液化气储罐监检注意事项

  液化气储罐是用来盛装液化石油气的储罐，主要用在液化石油气储备站、化工企业中，液化气储罐是经过质检总局批准的企业才允许生产的特种设备，需要有质检总局颁发的三类压力容器设计和制造资质才能生产。在生产时要注意哪些事项？

  1、设计方面：制造单位不认真审图，没有审图记录，使设计图样有时不符合标准规定，造成产品不符合规程要求。主要问题是：①开孔直径超过筒体的一半：某筒体直径为?1800，开孔直径为?1200。按GB150规定：开孔直径不应超过1000mm，其技术要求：按GB150制造和检验，是不符合规定的。GB150规定：对不能用本标准确定结构尺寸的受压元件，允许用其它方法设计但需经过全国压力容器标准化技术委员会评定、认可。但未见批准书。②射线检测比例不足：某分汽缸直径为?350，射线检测比例为20％。按《压力容器安全技术监察规程》规定，大于?300的容器应开检查孔，检查孔为人孔、手孔及旋塞，否则应进行100％RT检测，工艺接管不能作为检查孔使用，其不利于定期检验。③水压试验的压力低于规定值：某储气罐的设计压力为1.1MPa，设计温度为200℃，材质为Q235B，试验压力为1.37MPa。按GB150规定：水压试验压力Pt=1.25[a]/[a]t P，经计算试验压力应为1.4MPa，设计时未考虑修正系数。

  2、制造和检验工艺：制造和检验工艺缺乏内容要求，制造和检验工艺编制和审核无人签字，偏离工艺后没有审批。

　　如某焊接工艺，板厚为32mm，只规定了每面的焊接参数但没有规定每面的焊接层数和道数。不能指导焊接生产。

  3、焊接工艺评定方面：①焊接工艺评定时，未先进行抗裂性试验，有的在焊接工艺评定中，材料、焊条的性能只有其标准值，而无实际复检数据。有的不锈钢焊接工艺评定未进行晶间腐蚀试验。②焊评不能覆盖整个工艺。某换热器管板为40mm，简体为10mm，简体与管板的连接为角接头对接焊缝。其焊评试件厚度为12mm，未能覆盖到40mm。制造单位将角接头对焊接缝误认为角接缝。实际上全焊透的角接头是对接焊缝。

  某储罐的封头为拼接，热压成形。没有上转变温度的热处理焊评。按JB4708，热压封头经历了上转变温度的热处理，重要变量改变了。应有上转变温度的热处理焊评。

某换热器的浮头法兰和封头的焊接，按规定应进行热处理，由于板厚相差较大，焊评不能覆盖整个工艺。如，法兰厚度为40mm，封头厚度10mm，材质为16MnR，焊件热处理保温时间最少为1h，10mm厚的焊评热处理保温时间最少为0.5h。按JB4708规定，焊评的保温时间应不小于焊件热处理的80％。1h的80％为0.8h，大于0.5h。这样的焊评不能覆盖本焊件。

  4、材料管理：①材料的存放管理混乱，炉批号或牌号不分，待验与已验不分，合格与不合格不分，一起堆放。②材料的标记，有的材料标记分不清炉批号，标记不移植，大量的切割剩余板材存放在车间没有材料标记，也不办退料手续。材料复检，有的材料无材质证明书原件，复印件没有经销商法人签字和检验专用章。③焊材使用，有些单位焊条领用、回收制度不严格，有的领用的焊条与施焊焊条炉批号都不同，有的一人领用，多人使用。

  5、无损检测方面：①无损检测委托书内容不全，局部检测时抽查的部位不明确，造成漏检和检测比例不足。检测报告中的布片图不能明确反映检测部位。②RT检测比例不足：某分汽缸为?273，100％RT检测。但无损检测报告中仅有4张300mm的底片。按JB4730规定：其底片有效长度为110mm，100％RT检测应有10张110mm的底片漏检。

某立式容器支座为角钢直接焊在筒体和封头上，但角钢的两边在简体与封头焊缝处有缺口，角钢的两边未与焊缝接触，但角钢遮盖了此处的焊缝。此处也应做RT检测。

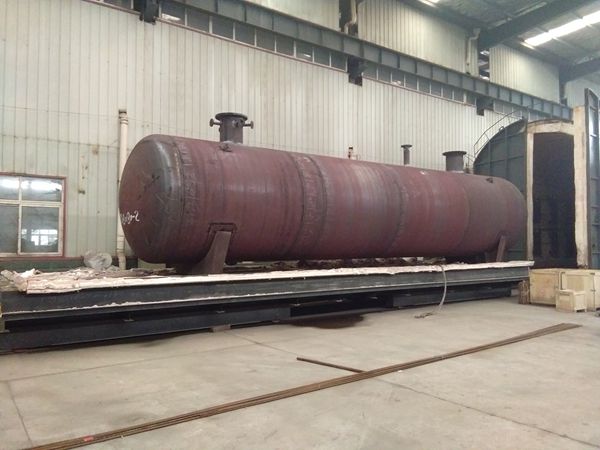

  6、产品焊接试板：产品焊接试板无损检测底片不经评定，若有缺陷不能避开缺陷部位取样。有热处理要求的，试板不随产品同炉热处理。

  7、生产设备方面：有的单位设备完好情况较差，电压表、电流表、压力表不经校验。

  8、焊工问题：①某容器厂10个多月未生产，再投产时焊工未考试。②某容器为16MnR与1Gr18Ni9Ti的复合板，持有16MnR和1Gr18Ni9Ti焊项的焊工，不能焊接16MnR与1Gr18Ni9Ti的复合板。按《锅炉压力容器管道焊工考试与管理规则》的规定：复合板的焊接应取得堆焊资格。

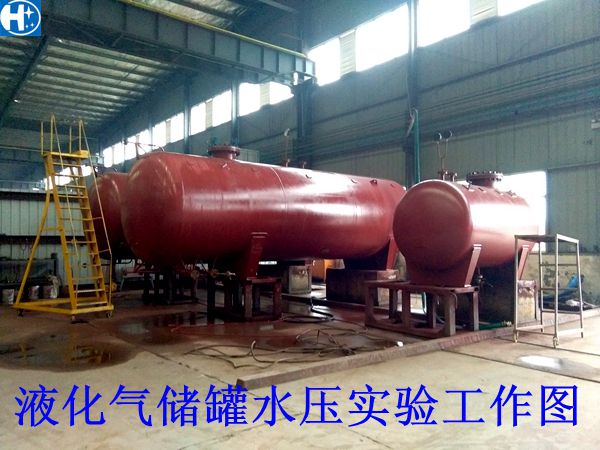

  9、水压试验方面：①水压试验工艺和相关程序缺乏要求，对压力试验介质、安全防护没有规定，氯离子含量分析没有化验报告。②反应釜水压试验，内筒制造完后未经水压试验就焊制夹套，造成缺陷无法返修。

  10、外协问题：①外委不对分包商进行评审，不向发证机构备案：②理化委托书中没有规定试验方法的标准；③材料采购时只给出钢号或牌号没有给出具体要求如没有硫、磷含量的规定。造成部分有害元素超标；④封头厚度不符合规定，按JB4746规定，封头的最小厚度应大于名义厚度减去壁厚附加量。

  某液化石油气储罐为?1000、设计厚度为12mm。其封头用16MnR钢板压制，其壁厚减薄量在1mm左右，大于钢板的负偏差。应该用14mm的16MnR钢板压制，其最小壁厚符合设计要求。
