液化气储罐工艺制作说明：液化石油气卧式储罐
-
1、概述
我公司生产的液化石油气卧式储罐（以下简称储罐）是为液化石油气供应基地成套设备而配套设计的卧式储存压力容器。
本系列储罐适用于设计温度为50℃时，其饱和蒸汽压不大于1.60MPa表压的混合液化石油气或纯丙烷。
本系列储罐按GB150－2011《压力容器》和TSGR0004-2009《固定式压力容器安全技术监察规程》的规定进行设计、制造、检验及验收。
注：储罐设计储存量按0.95的装量系数50℃下的饱和液体密度计算。
2、储罐主要技术特性
容器类别
III 腐蚀裕量 1.0mm 工作介质 液化石油气（丙烷） 主体材料 Q345R 设计压力 1.77MPa 热处理方式 焊后炉内整体热处理
最高工作压力 1.61MPa 水压试验压力
2.22MPa 设计温度 50℃
气密性试验压力
1.77MPa 焊缝接头系数 φ＝1.0 设计使用寿命
20年
焊缝探伤
容器上的焊缝按NB/T47013－2015《承压设备无损检测》标准执行；
A、B类焊缝100%射线探伤,Ⅱ级合格；
C、D类焊缝100%磁粉或渗透探伤，Ⅰ级合格。

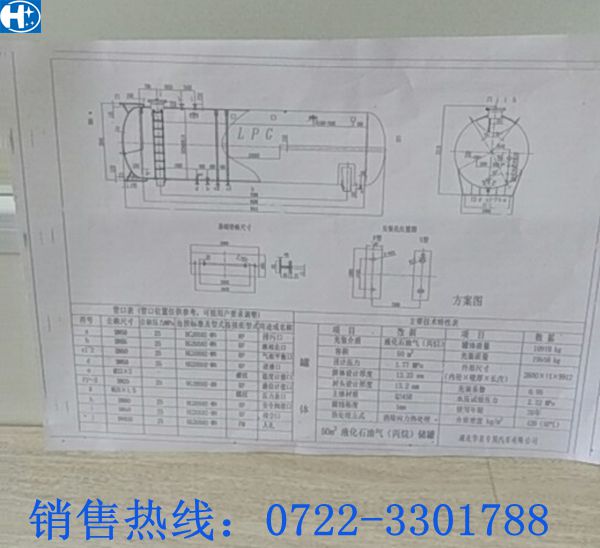

3、储罐图片
4、储罐基本数据
储罐容积
m3
25
32
50
60
80
100
120
公称直径DN mm
2000
2400
2700
2700
3100
3100
3400
设备自重 ㎏
4985
7550
10640
12750
17000
20410
24960
罐体总长mm
8274
7508
9242
10962
11166
13866
13820
筒体长度mm
7200
6200
7760
9500
9500
12200
12000
筒体壁厚mm
12
14
14
14
16
16
18
封头名义厚度mm
12
14
16
16
18
18
20
封头直边 mm
25
40
40
40
40
40
40
封头设计厚度mm
10.07
12.26
13.68
13.68
15.55
15.55
16.96
支座中心线至封头切线距离
mm500
550
630
625
725
725
850
储罐中心高 mm
1262
1464
1614
1614
1818
1818
1968
储罐总高 mm
2614
3018
3318
3318
3722
3722
4026
5、接管附件方位尺寸
储罐容积
m3
25
32
50
60
80
100
120
出气管PNx DN
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
出气管与前封头环焊缝距离
mm
3230
3230
3230
3230
2800
5575
5575
进液管PNxDN
2.5x50
2.5x50
2.5x50
2.5x50
2.5x80
2.5x80
2.5x80
进液管与前封头环焊缝距离
mm
2780
2780
2780
2780
2000
5125
5125
进气口 PN x DN
2.5 x 50
2.5 x 50
2.5 x 50
2.5x50
2.5x50
2.5x50
2.5 x 50
进气管与前封头环焊缝距离
mm3680
3680
3680
3680
3200
6025
6025
出液管
PN x DN2.5 x 50
2.5 x 50
2.5 x 50
2.5x80
2.5x80
2.5x80
2.5 x 80
出液管与前封头环焊缝距离
mm
4130
4130
4130
4130
2400
6475
6475
排污管PNxDN
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
2.5x50
排污管与后封头环焊缝距离
mm150
150
150
150
150
150
150
安全阀口PNxDN（数量）
2.5x80 (1)
2.5x80
(1)
2.5x80 (1)
2.5x80
(2)
2.5x80 (2)
2.5x80 (2)
2.5x80 (2)
放空口PNxDN
2.5 x 50
2.5 x 50
2.5 x 50
2.5x50
2.5x50
2.5x50
2.5x50
压力表口
M20x1.5
M20x1.5
M20x1.5
M20x1.5
M20x1.5
M20x1.5
M20x1.5
温度计口
M33x2
M33x2
M33x2
M33x2
M33x2
M33x2
M33x2
液位计口PNxDN
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
2.5 x 25
6、储罐充液高度与容积、重量参考表
1、DN2000-25 m3 液化石油气卧式储罐 （筒体L＝7200mm）
容积m3
1.25
3.48
6.24
9.3
12.52
15.73
17.3
重量t
0.52
1.46
2.62
3.91
5.26
6.6
7.26
高度㎝
140
150
160
170
180
容积m3
18.8
20.23
21.56
22.76
23.79
重量t
7.9
8.5
9.05
9.56
10
2、DN2400-32 m3液化石油气卧式储罐 （筒体L＝6200mm）
高度㎝
20
40
60
80
100
120
140
容积m3
1.2
3.38
6.11
9.22
12.56
16
19.4
重量t
0.5
1.4
2.56
3.86
5.26
6.7
8.15
高度㎝
160
170
180
190
200
210
容积m3
22.7
24.3
25.8
27.2
28.5
29.7
重量t
9.54
102
10.85
11.44
12
12.5
3、DN2700-50 m3液化石油气卧式储罐 （筒体L＝7720mm）
高度cm 20 40 60 80 100 120 140 容积m3 1.57
4.4. 8.04 12.18 16.67 21.37 26.16 重量t 0.66 1.86 3.38 5.12 7 9 11 高度cm 180 190 200 210 220 230 240 容积m3 35.54 37.75 39.87 41.85 43.77 45.46 47 重量t 14.93 15.85 16.74 17.6 18.38 19.1 19.76 4、DN2700-60 m3液化石油气卧式储罐 （筒体L＝9500mm）
高度cm 20 40 60 80 100 120 140 160 容积m3 1.9 5.35 9.7 14.65 20 25.65 31.38 37 重量t 0.8 2.25 4.07 61.5 8.41 10.77 13.18 15.57 高度cm 180 190 200 210 220 230 240 250 容积m3 42.6 45.24 47.78 50.2 52.46 54.54 56.4 重量t 17.9 19 20 21 22 22.9 23.7 5、DN3100-80 m3液化石油气卧式储罐 （筒体L＝9500mm）
高度cm 20 40 60 80 100 120 140 160 容积m3 2.05 5.79 10.54 16 22 28.37 35 41.62 重量t 0.86 2.43 4.43 6.73 9.24 11.9 14.68 17.48 高度cm 180 200 220 240 260 270 280 容积m3 48.27 57.75 60.95 66.7 71.84 74.11 76.13 重量t 20.27 23 25.6 28 30.17 31.13 32 供货说明
（1）本系列储罐按GB150－2011《压力容器》和TSGR0004-2009《固定式压力容器安全技术监察规程》的规定进行制造和检验，并经特种设备检测中心确认合格。
（2）储罐的安全阀如合同中没有约定，则由甲方自理。安全阀型号、规格为A42F-25弹簧封闭全启式安全阀；开启压力1.68~1.76MPa，回座压力为开启压力的0.8倍。（1）本系列储罐按GB150－2011《压力容器》和TSGR0004-2009《固定式压力容器安全技术监察规程》的规定进行制造和检验，并经特种设备检测中心确认合格。8、供货说明
（3）储罐的液位计及相应截止阀由甲方自理。使用单位参照表五的液位高度，选出额定充装高度在液位计上划出液位上限红线，即任何时候均不得超出此液位高度。液位计采用玻璃板式或磁偶合液位计，型号规格按储罐总图选用。液位计与储罐接管之间应设J41N—25截止阀。液位计只作为观测液位用，不能作为计量仪表。
（4）储罐的温度计为压力式温度计。设置在储罐前方的封头上，型式为轴向表盘指示式，表壳直径为φ150，温度量程范围为－40℃～＋60℃，安装方式为M33X2可动外螺纹，尾长插入深度为L＝250mm，表盘刻度在40℃和50℃处刻红色标记。温度计为测量罐内介质温度而设置，储罐内有封闭式保护套管，温度计可在罐内充液情况下进行更换检测。（也可选用双金属温度计）
（5）储罐的压力表型号为Y－50型压力表，压力表与储罐压力表接缘之间装设外螺纹截止阀，表壳直径为φ150，精度为1.5级，压力测量范围为0～4MPa,采用M20X1.5接头螺纹连接，环境温度为－40℃～＋70℃，表盘刻度在1.26 MPa和1.6 MPa处刻红色标记。压力表为测量罐内顶部压力而设置，可在罐内充液情况下，关闭截止阀进行更换检测。
(6)储罐设置的人孔为DN450水平吊盖对焊法兰人孔，检查内部时开启，人孔处罐内设有出入扶梯。
(7)本系列储罐的各接管法兰均为凹凸面，连接尺寸标准为HG20592—97，压力等级为PN2.5级。
(8)本说明书中所列尺寸仅供参考，具体尺寸以提供的产品竣工图为准。
