  • 射线底片评定制度

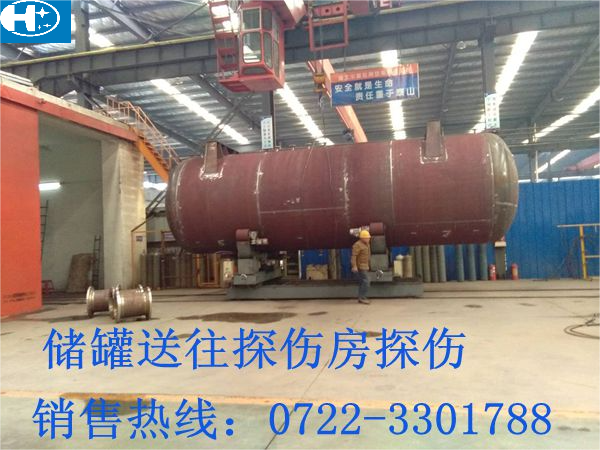

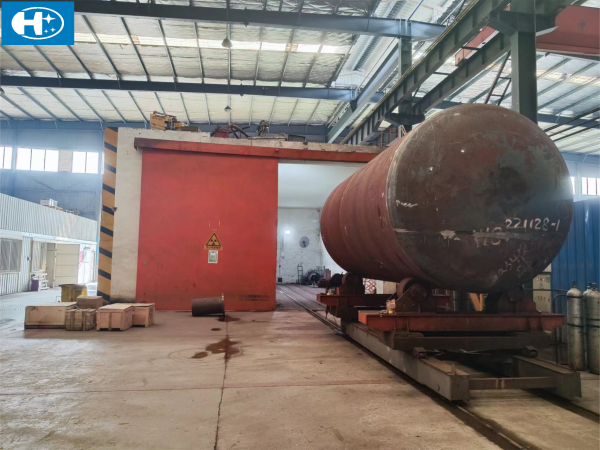

  •  X射线检测的对象为AB类焊缝,利用X射线透照摄影的方法,从X射线胶片上显示出材料加工成的零件和焊接的内部缺陷,以评定制品的质量。综上所述,以此获得的底片该如何评定,接下来就由湖北华星液化气储罐生产厂家为各位一一列出:


    1.射线探伤评片按NB/T47013-2015《承压设备无损检测》标准相关要求执行。

    2.射线探伤底片评定、审核工作必须由射线Ⅱ级资格人员担任。

    3.评片人员必须了解被检工件的焊接种类、焊接方法、坡口形式,以及材料种类等,以提供评片时参考。

    4.观片灯最大亮度应能满足评片要求。评片应在专用评片室内进行,评片室应整洁、安静、温度适宜,光线应暗且柔和。

    5.评片人员在评片前应经历一定的暗适应时间。从阳光下进入评片的适应时间一般为5-10min,从一般的室内进入评片的暗适应时间应不少于30s。

    6.评片时,底片应在干燥后观察,观片灯应有观察底片最大黑度4.5的最大亮度。

    7.评定的底片质量应符合下列要求:

    ①底片上必须显示与透照厚相对应的要求达到的最小像质指数。

    ②底片有效评定区域内的黑度应满足2.0~4.5的要求。

    ③底片上像质及影像位置应正确,在焊缝影像上能清楚地看到长度不小于10mm的连续金属丝影像。

    ④定位标记和识别标记齐全,底片标记应能清晰显示影像不模糊,也不至于产生眩光,且不掩盖被检焊缝影像。不对底片评定带来影响。

    ⑤底片评定范围内不应存在影响影像观察的灰雾,干扰缺陷影像识别的水痕、划痕、显影条纹、静电斑纹、压痕等伪缺陷影像,以及增感屏缺陷带来的各种伪缺陷。

    ⑥评片人根据底片上的影像,按NB/T47013-2015《承压设备无损检测》标准进行评定,缺陷评定应坚持:定性;定量;定位和质量分级的四项原则。

    ⑦焊缝无损检测底片评定合格,开出无损检测合格通知单,出具射线无损检测报告;不合格焊缝则开出焊缝返修通知单,按相关规定要求返修后复拍再重新评定。


    更多液化气储罐相关专业知识了解和各类液化气储罐订购,请致电湖北华星液化气储罐生产厂家。
